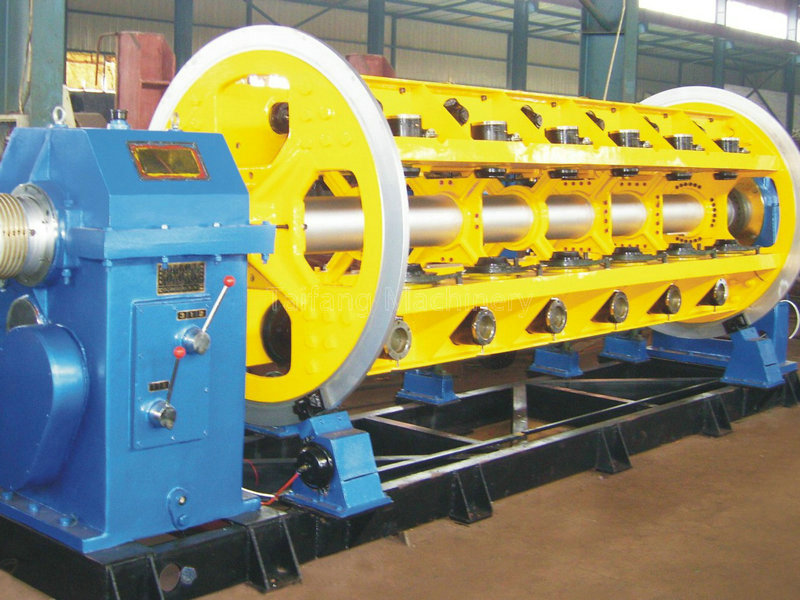

一、【用途 Application】：
主要用于扇形導體絞制緊壓，圓形導體絞合、拉制、緊壓，分割導體線芯的預扭緊壓等。
二、【技術特點 Technique Feature】：
1. 整體上下盤和單盤上下盤形式。整體上下線盤有三種形式：底部整體、頂部整體、側面整體上下線盤。
2. 夾緊線盤可采用集中氣動夾盤方式和單盤手動夾緊形式。手動夾緊有蝸輪蝸桿夾盤和手輪夾盤兩種方式。兩種夾盤方式都有機械鎖緊保護功能。
3. 放線張力可采用機械摩擦控制或氣動張力控制。采用氣動張力控制時，通過電氣控制，可以保證從滿盤到淺盤放線張力恒定。
4. 斷線檢出有每盤電子斷線檢測和集中斷線檢出以及兩者結合三種方式。
5. 絞體采用一根主軸支撐，同心度好。裝有單線預扭裝置，保證纜線沿橫截面切斷后不會松散。
6. 雙輪雙主動牽引裝置，牽引輪槽形為“V”形或半圓形，雙輪互相傾斜，保證纜線行時不擠壓，并帶有氣動壓線裝置，停車時纜線不松散，絞合節距穩定。
7. 可采用進口可編程控制器與觸摸屏統一指揮、協調整機各部電氣的工作狀態，工藝參數可在觸摸屏上設定、修改顯示。采用全新的全數字直流高速系統控制直流電機的起動、運行。電控系統技術先進、操作方便，運行可靠。
三、【技術規格 Technique Specifications】：
| 機械型號 | 線盤規格 | 單絞直徑 | 絞體最高轉速(rpm/min) | ||||||||||
| 銅線 | 鋁線 | 6盤 | 12盤 | 18盤 | 24盤 | 30盤 | |||||||
| 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 | ||||
| TF-500 | Φ500 | Φ1.5-3.5 | Φ1.8-5.0 | 200 | 210 | 164 | 173 | 144 | 132 | 126 | 133 | 110 | 116 |
| TF-560 | Φ560 | Φ1.5-4.0 | Φ1.8-5.0 | 164 | 173 | 144 | 152 | 126 | 133 | 110 | 116 | 97 | 102 |
| TF-630 | Φ630 | Φ1.5-4.5 | Φ1.8-5.0 | 156 | 166 | 138 | 146 | 122 | 128 | 107 | 113 | 95 | 100 |
